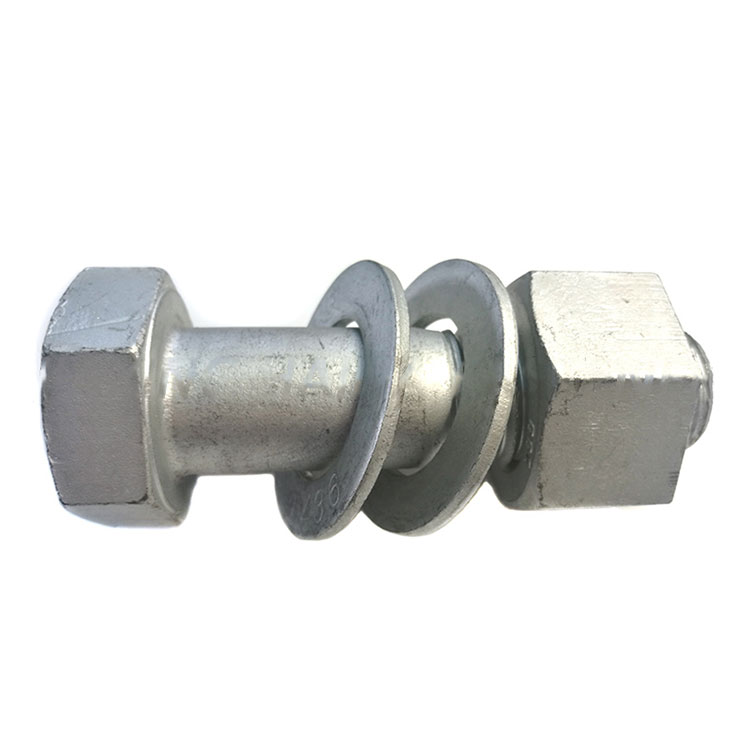

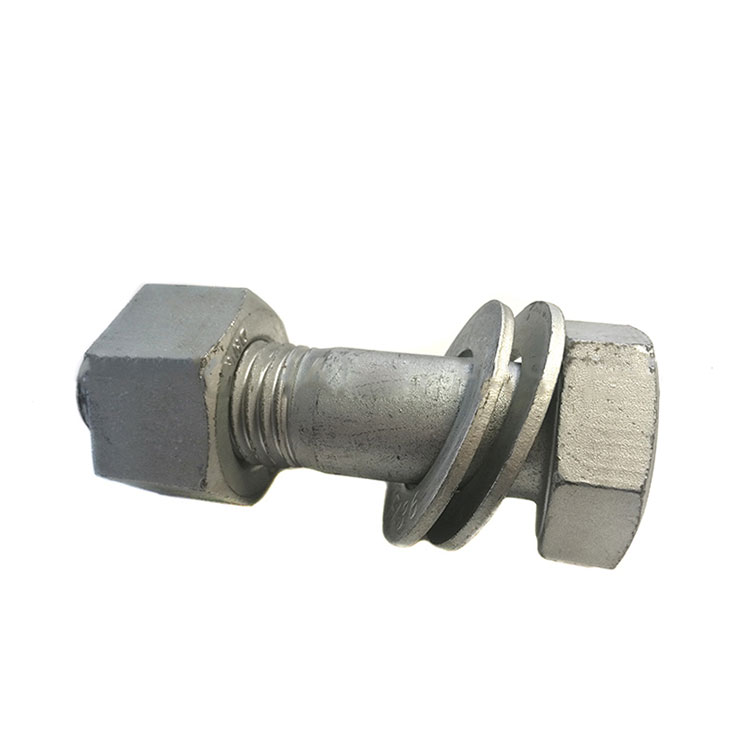

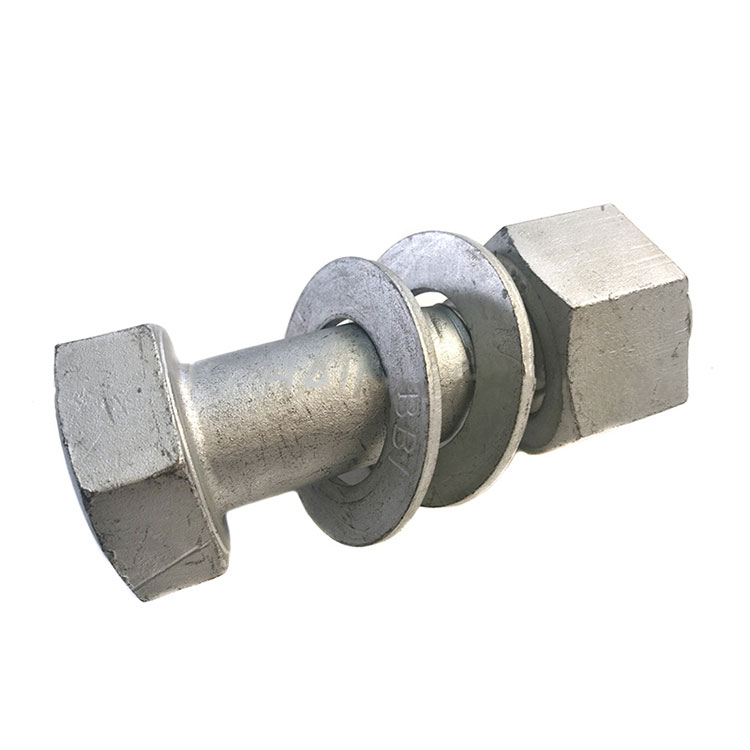

شما می توانید مطمئن باشید که Gr سفارشی شده با استحکام بالا را خریداری کنید. 8.8 Gr.10.9، Gr.12.9 ASTM A325، A490 Hex Hex Bolt از ما. پیچ های ساختاری شش گوش سنگین برای اتصالات سازه ای فولاد به فولاد طراحی شده اند. در نتیجه، آنها معمولاً بسیار کوتاه هستند. مشخصات A325 و A490 برای کاربردهای عمومی از جمله پیچ لنگر در نظر گرفته نشده است. در این کاربردها، جایگزینی A449 برای A325 و A354 درجه BD برای A490 باید در نظر گرفته شود. پیچ های ساختاری Hex Heavy برای اتصالات سازه ای فولاد به فولاد طراحی شده اند. مشخصات ASTM A325 و A490 پیچهای ساختاری ششضلعی سنگین با استحکام بالا از قطر 1/2 اینچ تا 1-1/2 اینچ را پوشش میدهند. این پیچ ها برای استفاده در اتصالات سازه ای در نظر گرفته شده اند و طول رزوه آن نسبت به پیچ های شش گوش استاندارد کمتر است. مشخصات A325 و A490 برای کاربردهای عمومی در نظر گرفته نشده است.

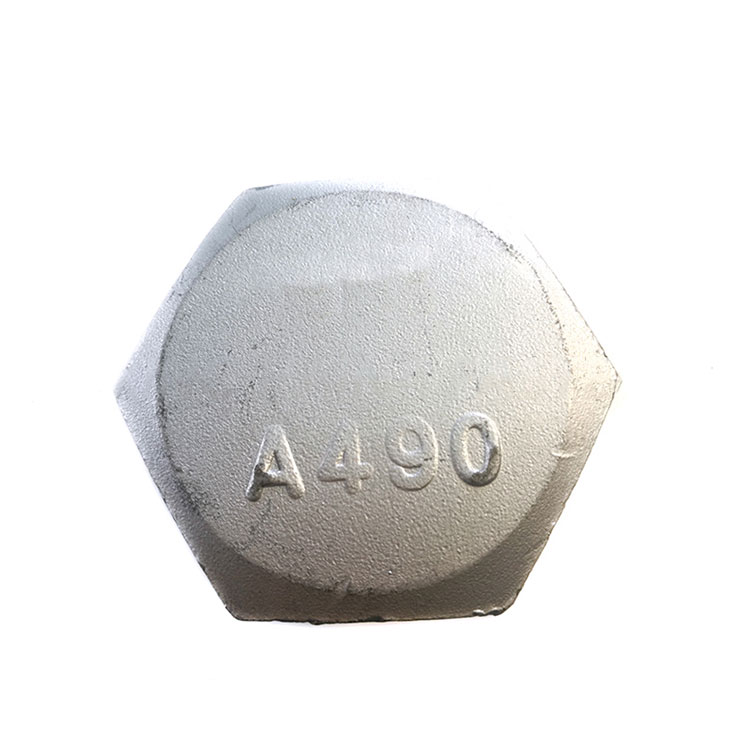

مشخصات ASTM A490 پیچ و مهره های ساختاری از فولاد آلیاژی خنثی شده و سکوریت شده و هگزا با قطر 1/2 اینچ تا 1-1/2 اینچ با کشش 150 ksi تا 173ksi را پوشش می دهد. پیچهای A490 از نظر کاربرد و ابعاد شبیه به پیچهای ساختاری ششضلعی A325 Hex Cap Screws هستند، اما از فولاد آلیاژی به جای فولاد کربنی متوسط ساخته شدهاند که در نتیجه بست با استحکام بالاتری به همراه دارد.
قطر پیچ | D | F | C | H | T | |||||
قطر بدنه | عرض در سراسر آپارتمان | عرض در گوشه و کنار | ارتفاع | طول نخ | ||||||
حداکثر | پایه ای | حداکثر | حداقل | حداکثر | حداقل | پایه ای | حداکثر | حداقل | پایه ای | |
1⁄2 | 0.515 | 7⁄8 | 0.875 | 0.85 | 1.01 | 0.969 | 5⁄16 | 0.323 | 0.302 | 1 |
5⁄8 | 0.642 | 11⁄16 | 1.062 | 1.031 | 1.227 | 1.175 | 25⁄64 | 0.403 | 0.378 | 1.25 |
3⁄4 | 0.768 | 11⁄4 | 1.25 | 1.212 | 1.443 | 1.383 | 15⁄32 | 0.483 | 0.455 | 1.38 |
7⁄8 | 0.895 | 17⁄16 | 1.438 | 1.394 | 1.66 | 1.589 | 35⁄64 | 0.563 | 0.531 | 1.5 |
1 | 1.022 | 15⁄8 | 1.625 | 1.575 | 1.876 | 1.796 | 39⁄64 | 0.627 | 0.591 | 1.75 |
11⁄8 | 1.149 | 113⁄16 | 1.812 | 1.756 | 2.093 | 2.002 | 11⁄16 | 0.718 | 0.658 | 2 |
11⁄4 | 1.277 | 2 | 2 | 1.938 | 2.309 | 2.209 | 25⁄32 | 0.813 | 0.749 | 2 |
13⁄8 | 1.404 | 23⁄16 | 2.188 | 2.119 | 2.526 | 2.416 | 27⁄32 | 0.878 | 0.81 | 2.25 |
11⁄2 | 1.531 | 23⁄8 | 2.375 | 2.3 | 2.742 | 2.622 | 15⁄16 | 0.974 | 0.902 | 2.25 |
